Urządzenie umożliwia bezstopniową regulację ciśnienia powietrza, proporcjonalną do sygnału elektrycznego. Specyfikacja RS-232C do komunikacji szeregowej jest ustandaryzowana. Produkt lekki, kompaktowy, posiada zintegrowane części komunikacyjne. Zastosowano połączenia kablowe w 2 kierunkach, bez smaru.

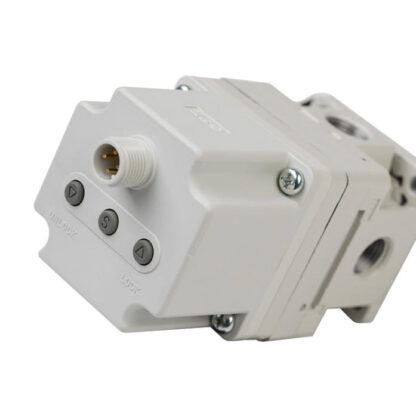

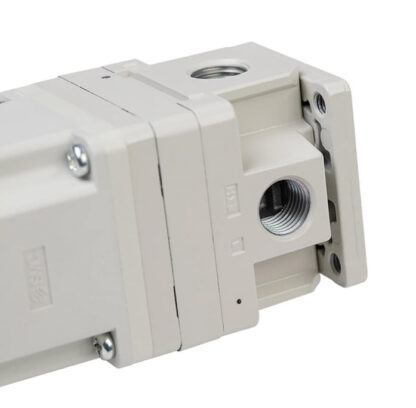

Model: ITV205

Minimalne ciśnienie zasilania: +0,1 MPa

Maksymalne ciśnienie zasilania: 1,0 MPa

Zakres ciśnienia: 0,005 do 0,9 MPa

Napięcie zasilania: 24 VDC ± 10%, 12 do 15 VDC

Pobór prądu : napięcie zasilania typ 24 VDC: 0,12 A lub mniej; napięcie zasilania 12 do typ 15 VDC: 0,18 A lub mniej

Znak wejścia: typ prądu 4 do 20 mA DC, 0 do 20 mA DC; typ napięcia 0 do 5 VDC, 0 do 10 VDC; wstępnie ustawione wejście 4-punktowe (wspólny ujemny), 16 punktów (bez wspólnej polaryzacji); wejście cyfrowe 10 bitów (równoległe)

Impedancja: typ prądu 250Ω lub mniej; typ napięcia około 6,5 kΩ; wstępnie ustawione wejście - napięcie zasilania typ 24 VDC około 4,7 kΩ; napięcie zasilania typ 12 VDC około 2,0 kΩ; wejście cyfrowe ok. 4,7 kΩ

Sygnał wyjściowy: wyjście analogowe 1 do 5 VDC (impedancja wyjściowa: ok. 1 kΩ), 4 do 20 mA DC (impedancja wyjściowa: 250 Ω lub mniej), dokładność wyjściowa ± 6./0 F.S. lub mniej; wyjście przełączające - wyjście otwartego kolektora NPN max. 30 V, 80 mA; wyjście otwartego kolektora PNP max. 80 mA

Liniowość: ± 1% pełnej skali lub mniej

Histereza: 0,5% F.S. lub mniej

Powtarzalność: ± 0,5% zakresu lub mniej

Czułość: 0,2% pełnej skali lub mniej

Charakterystyka temperatury: ± 0,12% zakresu/°C lub mniej

Wyświetlanie ciśnienia wyjściowego: dokładność ± 2% zakresu/°C ± 1 cyfra lub mniej; minimalna jednostka MPa: 0,001, kgf/cm2: 0,01, bar: 0,01, psi: 0,1, kPa: 1

Temperatura otoczenia i cieczy: 0 do 50°C (bez kondensacji)

Obudowa: IP65

Wymiary:
